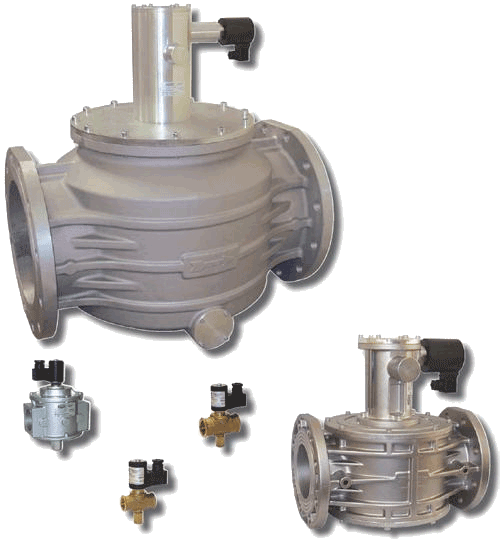

Электромагнитный клапан MADAS (Italy) для природного газа с ручным взводом затвора от официального дистрибьютора
Нормально открытые M16/RM N.A., M16/RMC N.A., M16/RMO N.A., MP16/RM N.A.
Давление P=500 mbar или P=6 bar
Нормально закрытые M16/RM N.C., M16/RMC N.C., M16/RMO N.C., MP16/RM N.C.
Давление P=500 mbar или P=6 bar
MADAS Украина Сертификат
Армакипсервис - официальный дистрибьютор MADAS Сертификат
Клапаны электромагнитные двухпозиционные с ручным взводом затвора предназначены для дистанционного управления потоками газа (природный газ, сжиженный газ, биогаз*, воздух, окись углерода и другие сухие газы) в качестве запорно-регулирующих органов и органов безопасности.
Принцип действия клапанов с ручным взводом затвора основан на автоматическом перекрытии потока природного газа при поступлении нйапряжения на катушку (электромагнит) клапана в случае нормально открытого исполнения и снятия напряжения с катушки в случае нормально закрытого исполнения.
Клапаны являются клапанами безопасности, поэтому повторная установка клапана в рабочее положение после автоматического срабатывания возможна только после устранения причин его срабатывания и взвода штока клапана вручную.
Технические данные
Рабочая среда: неагрессивные сухие газы (природный газ, метан, сжиженный газ, биогаз*, коксовый газ*, воздух)
Присоединение: муфтовое (DN15 ÷ DN50), муфтовое или фланцевое (DN25 ÷ DN50), фланцевое PN16 (DN65 ÷ DN350)
Температура окружающей среды: – 30 +60 °С
Питание: ~ 12V, 24V, 110 V, 230 V переменного тока; – 12V, 24V постоянного тока
Допустимые отклонения напряжения: -15% ... +10%
Максимальное рабочее давление: 500 mbar или 6 bar (см. этикетку)
Время закрытия: < 1сек
Степень защиты: IP 65
* Клапаны для биогаза и коксового газа, в зависимости от агрессивности их состава, могут изготавливаться с защитным катафорезным покрытием корпуса и уплотнительными материалами, изготовленными из FKM (Viton). При этом цена увеличивается на 5 - 15%.
Пример исполнения клапана с катафорезным покрытием
Подробные технические характеристики клапанов вы можете загрузить внизу данной страницы.
Клапаны соответствуют требованиям ДСТУ ГОСТ 2.601:2006; НПАОП 0.00-1.76-15;
ДБН В.2.5-20-2001 и зарегистрированы в Реестре системы УкрСЕПРО № UA1.013.0060726-15.
Скачать каталог клапанов с ручным взводом MADAS 2015 (англ.)
Сертификат на клапаны с ручным взводом MADAS S.r.l.
Дозвіл
Присоединение муфтовое
ЦЕНЫ БЕЗ УЧЕТА НДС приведены при курсе Евро=31
ВНИМАНИЕ! В связи с нестабильным курсом Евро, цены уточняйте у менеджеров.| Исполнение нормально открытый (НО), с ручным взводом | ||||
| Р=500 mbar | Р=6 bar | |||
| № | Наименование | DN, мм | Цена, грн. без НДС | Цена, грн. без НДС |
| 1 | M16/ RMC N.A.* | 15 | 820 | 985 |
| 2 | 20 | 820 | 985 | |
| 3 | 25 | 1040 | 1255 | |
| 4 | M16/RM N.A. | 32 | 1935 | 2450 |
| 5 | 40 | 1935 | 2450 | |
| 6 | 50 | 2280 | 2875 | |
* Отличительной особенностью капанов модели M16/ RMC N.A. является наличие встроенного фильтра и меньшая строительная длина.
Присоединение фланцевое
ЦЕНЫ БЕЗ УЧЕТА НДС приведены при курсе Евро=31
ВНИМАНИЕ! В связи с нестабильным курсом Евро, цены уточняйте у менеджеров.| Исполнение нормально открытый (НО), с ручным взводом | ||||
| Р=500 mbar | Р=6 bar | |||
| № | Наименование | DN, мм | Цена, грн. без НДС | Цена, грн. без НДС |
| 1 | M16/RM N.A. | 32 | 3095 | 3610 |
| 2 | 40 | 3095 | 3610 | |
| 3 | 50 | 3510 | 4095 | |
| 4 | 65 | 6280 | 7535 | |
| 5 | 80 | 6380 | 7635 | |
| 6 | 100 | 11020 | 13965 | |
| 7 | 125 | 22185 | 27730 | |
| 8 | 150 | 22185 | 27730 | |
| 9 | 200 | 61645 | 77055 | |
| 10 | 250 | 88490 | 97320 | |
| 11 | 300 | 101420 | 111555 | |
Присоединение муфтовое
ЦЕНЫ БЕЗ УЧЕТА НДС приведены при курсе Евро=31
ВНИМАНИЕ! В связи с нестабильным курсом Евро, цены уточняйте у менеджеров.| Исполнение нормально закрытый (НЗ), с ручным взводом | ||||
| Р=500 mbar | Р=6 bar | |||
| № | Наименование | DN, мм | Цена, грн. без НДС | Цена, грн. без НДС |
| 1 | M16/ RMC N.C.* | 15 | 985 | 1400 |
| 2 | 20 | 985 | 1400 | |
| 3 | 25 | 1465 | 1720 | |
| 4 | M16/RM N.C. | 32 | 2380 | 3065 |
| 5 | 40 | 2380 | 3065 | |
| 6 | 50 | 2895 | 3460 | |
* Отличительной особенностью капанов модели M16/ RMC N.C. является наличие встроенного фильтра и меньшая строительная длина.
Присоединение фланцевое
ЦЕНЫ БЕЗ УЧЕТА НДС приведены при курсе Евро=31
ВНИМАНИЕ! В связи с нестабильным курсом Евро, цены уточняйте у менеджеров.| Исполнение нормально закрытый (НЗ), с ручным взводом | ||||
| Р=500 mbar | Р=6 bar | |||
| № | Наименование | DN, мм | Цена, грн. без НДС | Цена, грн. без НДС |
| 1 | M16/RM N.C. | 32 | 3530 | 4225 |
| 2 | 40 | 3530 | 4225 | |
| 3 | 50 | 4125 | 4690 | |
| 4 | 65 | 9125 | 10205 | |
| 5 | 80 | 9205 | 10305 | |
| 6 | 100 | 13840 | 17175 | |
| 7 | 125 | 26825 | 33450 | |
| 8 | 150 | 26825 | 33450 | |
| 9 | 200 | 72335 | 76145 | |
| 10 | 250 | 89565 | 98525 | |
| 11 | 300 | 108265 | 119085 | |
