Электромагнитный клапан MADAS (Italy) автоматический для природного газа моделей EVO/NC, EVP/NC, EVPC/NC, VP12, EVC-1, EV-1, EV-3, EV-6, M15-1
MADAS Украина Сертификат
Армакипсервис - официальный дистрибьютор MADAS Сертификат
Сертификат MADAS S.r.l.
Дозвіл
    |

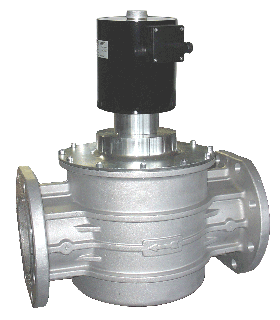

Клапаны электромагнитные автоматические газовые отсечные двухпозиционные нормально закрытые моделей EVO/NC, EVP/NC, EVPC/NC, VP12, EVC-1, EV-1, EV-3, EVC-3, EV-6, M-15 предназначены для автоматического перекрытия потоков газовой среды (природный газ, метан, сжиженный газ, биогаз*, коксовый газ*, углекислый газ, воздух и другие сухие газы) путем снятия напряжения с катушки (электромагнита) клапана. При наличии напряжения клапан открыт. Клапаны предназначены для использования в системах дистанционного управления газогорелочных устройств паровых и водогрейных котлов, теплогенераторов, бытовых отопительных установок и технологических трубопроводных системах для управления потоком газа в качестве запорно-регулирующих органов и органов безопасности. Клапаны могут управляться детекторами загазованности, датчиками давления, термостатами и т. д. Клапаны модели EVF снабжены устройством для регулировки расхода.
Клапаны предназначены для автоматического управления потоками сухих неагрессивных газов (природный и сжиженный газы, биогаз*, коксовый газ*, воздух, окись углерода) в качестве запорно-регулирующих органов и органов безопасности.
Технические данные
Рабочая среда: неагрессивные сухие газы (природный газ, метан, сжиженный газ, биогаз*, коксовый газ*, воздух)
Присоединение: муфтовое (DN15 ÷ DN50), муфтовое или фланцевое (DN25 ÷ DN50), фланцевое PN16 (DN65 ÷ DN350)
Температура окружающей среды: – 30 + 60 °С
Питание: DN15 ÷ DN25: ~ 12V, 24V, 110V, 230V переменного тока; – 12V, 24V постоянного тока
DN32 ÷ DN350: ~ 24V, 110V, 230V переменного тока; – 24V постоянного тока
Допустимые отклонения напряжения: -15% ... +10%
Максимальное рабочее давление: 200 mbar - 360 mbar - 500 mbar - 1 bar - 2 bar - 3 bar - 6 bar (см. этикетку)
Время закрытия: < 1сек
Степень защиты: IP 65
По заказу клапаны возможна поставка клапанов:
– с датчиком положения "открыто/закрыто"
– с регулятором расхода
– с медленным открытием и регулировкой времени открытия
– с регулировкой стартового расхода
– во взрывозащищенном исполнении II 2G Ex IIC T5 Gb (модель EV-1 EEX, DN15 ÷ DN50, Pmax=0,5 bar или 1 bar)
* Клапаны для биогаза и коксового газа, в зависимости от агрессивности их состава, могут изготавливаться с защитным катафорезным покрытием корпуса и уплотнительными материалами, изготовленными из FKM (Viton). При этом цена увеличивается на 5 - 15%.
Пример исполнения клапана с катафорезным покрытием
Клапаны соответствуют требованиям ДСТУ EN 12266-1:2015, ДСТУ EN 14382:2015, ДСТУ EN 55014-1:2016, ДСТУ EN 61000-3-3:2017, ДСТУ EN 61000-3-2:2016, НПАОП 0.00-1.76-15, ДБН В.2.5-20-2001 и зарегистрированы в реестре ООВ ДП «СВЦОО» № UA.TR.012.C.0335-20.
Технические характеристики клапанов вы можете загрузить внизу данной страницы.
Видео о клапане с медленным открытием EVPS
НОРМАЛЬНО ЗАКРЫТЫЙ КЛАПАН
Цена, Евро с НДС
| DN | Модель | PN
bar
|
Цена, Евро с НДС |
DN | Модель | PN
bar
|
Цена, Евро с НДС |
|
| 15 | M15-1 | 4 | 47,7 | 65 | EVP/NC | 0,36 | 709,7 | |
| EVO/NC* | 0,2 | 44,1 / 46,9 | EVC-1 | 1 | 1012,3 | |||
| EW-1 | 0,5 | 92,9 | EV-1 | 1088,5 | ||||
| VP7* | 1 | 61,6 / 64,2 | EV-3 | 3 | 1183,7 | |||
| VP12* | 76,3 / 79,0 | |||||||
| 2 | 96,5 / 99,0 | EV-6 | 6 | 1277,9 | ||||
| EV-1 | 1 | 141,9 | ||||||
| EV-3 | 3 | 157,8 | 80 | EVP/NC | 0,36 | 716,3 | ||
| EV-6 | 6 | 175,4 | EVC-1 | 1 | 1017,1 | |||
| 20 | EVO/NC* | 0,2 | 44,1 / 46,9 | EV-1 | 1093,7 | |||
| EW-1 | 0,5 | 92,9 | EV-3 | 3 | 1188,9 | |||
| VP12* | 1 | 75,0 / 77,6 | EV-6 | 6 | 1283,1 | |||
| 2 | 94,9 / 97,8 | |||||||
| EV-1 | 1 | 141,9 | 100 | EVP/NC | 0,36 | 1267,1 | ||
| EV-3 | 3 | 157,8 | EVC-1 | 1 | 1561,4 | |||
| EV-6 | 6 | 175,4 | EV-1 | 1678,8 | ||||
| 25 | EW-1** | 0,5 | 94,4/ запрос | EV-3 | 3 | 1841,8 | ||
| EV-6 | 6 | 2003,4 | ||||||
| EV-1** | 1 | 141,9 / запрос | 125 | EVP/NC | 0,36 | 2639,4 | ||
| EV-3** | 3 | 157,8 / запрос | EV-1 | 1 | 2744,3 | |||
| EV-6** | 6 | 175,4 / запрос | EV-3 | 3 | 3056,1 | |||
| 32 | EVPC/NC** | 0,2 | 181,6 / 243,8 | |||||
| 0,36 | 229,3 / 291,4 | EV-6 | 6 | 3334,0 | ||||
| EV-1** | 0,5 | 250,5 / 312,7 | ||||||
| 1 | 284,9 / 347,0 | 150 | EVP/NC | 0,36 | 2639,4 | |||
| EV-3** | 3 | 428,1 / 491,5 | EV-1 | 1 | 2744,3 | |||
| EV-6** | 6 | 503,7 / 567,3 | EV-3 | 3 | 3056,1 | |||
| 40 | EVPC/NC** | 0,2 | 181,6 / 243,8 | EV-6 | 6 | 3334,0 | ||
| 0,36 | 229,3 / 291,4 | |||||||
| EV-1** | 0,5 | 250,5 / 312,7 | 200 | EVPF/NC | 0,36 | 5462,6 | ||
| 1 | 284,9 / 347,0 | EVF-1 | 1 | 5957,0 | ||||
| EV-3** | 3 | 428,1 / 491,5 | EVF-3 | 3 | 6179,0 | |||
| EV-6** | 6 | 503,7 / 567,3 | EVF-6 | 6 | 6584,9 | |||
| 50 | EVPC/NC** | 0,2 | 217,4 / 283,6 | 250 | EVPF/NC | 0,36 | 10040,1 | |
| 0,36 | 237,3 / 303,5 | |||||||
| EV-1** | 0,5 | 250,5 / 316,7 | 300 | EVPF/NC | 0,36 | 10349,9 | ||
| 1 | 284,9 / 351,1 | EVF | 1 | по запросу | ||||
| EV-3** | 3 | 428,1 / 495,6 | 350 | EVPF/NC | 0,36 | по запросу | ||
| EV-6** | 6 | 503,7 / 571,3 | EVF | 1 | по запросу |
** муфтовый / фланцевый
Клапаны DN200 ÷ DN350 выпускаются с регулятором расхода по умолчанию.
   |

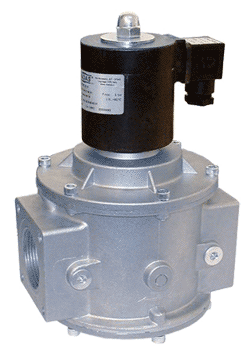

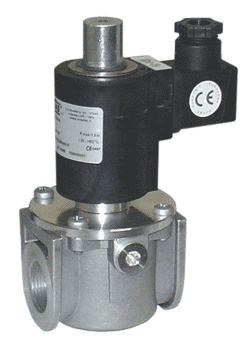

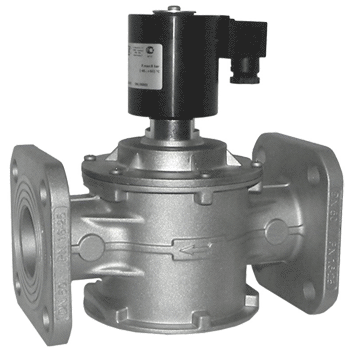

Клапаны электромагнитные автоматические газовые отсечные двухпозиционные нормально открытые моделей EVA/NA, EVAP/NA предназначены для автоматического перекрытия потоков газовой среды (природный газ, метан, сжиженный газ, биогаз*, коксовый газ*, углекислый газ, воздух и другие сухие газы) путем подачи напряжения с катушки (электромагнита) клапана. При отсутствии напряжения клапан открыт.
НОРМАЛЬНО ОТКРЫТЫЙ КЛАПАН
Цена Евро с НДС
| DN | Модель | PN bar |
Цена, Евро с НДС |
| 15 | EVAP/NA | 0,36 | 131,0 |
| 1 | 204,8 | ||
| 3 | 228,9 | ||
| 6 | 245,0 | ||
| 20 | 0,36 | 131,0 | |
| 1 | 204,8 | ||
| 3 | 228,9 | ||
| 6 | 245,0 | ||
| 25 | 0,36 | 136,6 | |
| 1 | 204,8 | ||
| 3 | 228,9 | ||
| 6 | 245,0 | ||
| 32-40-50 | EVA/NA | 1 | 398,8 |
| 3 | 588,4 | ||
| 6 | 691,6 |
Паспорт EVO/NC, (P=200 mbar)
Паспорт EVP/NC, EVPC/NC, (P=200-360 mbar, DN15-DN50)
Паспорт EVP/NC, EVPC/NC, (P=200-360 mbar, DN32-DN150)
Паспорт EVF/NC. (P=360 mbar, DN200-DN300)
Паспорт EVP(Q-R-S-T)/NC с медленным открытием (P=360 mbar, DN32-DN150)
Паспорт EW-1 (P=0,5-1 bar, DN15-DN25)
Паспорт VP7, VP12 (P=1 bar, P=2 bar, DN10-DN20)
Паспорт EV-1, EV-3, EV-6, (DN15-DN50)
Паспорт EV-1, EV-3, EV-6, (DN32-DN150)
Паспорт EV(Q-R-S-T) с медленным открытием (P=0,5, P=1 bar, P=3 bar, P=6 bar, DN15-DN50)
Паспорт EV(Q-R-S-T) с медленным открытием (P=0,5, P=1 bar, P=3 bar, P=6 bar, DN32-DN150)
Паспорт EVF-1, EVF-3, EVF-6, (DN200)
Паспорт EVAP/NA, EVA/NA (P=360 mbar, P=1 bar, P=3 bar, P=6 bar)
