Регулятор давления газа MADAS (Italy), RG/2MBZ, RG/2MCS, Pmax=6 bar, Qmax=1500 м.куб/ч, DN32-DN50



MADAS Украина Сертификат

Армакипсервис - официальный дистрибьютор MADAS Сертификат

ОПИСАНИЕ

Регуляторы давления газа прямого действия с компенсированнным затвором. Регулятор RG/2MBZ снабжён встроенными ПЗК и ПСК. Регулятор RG/2MCS имеет встроенный ПСК.

Регуляторы предназначены для снижения давления газа с высокого / среднего до низкого и автоматического поддержания заданного давления вне зависимости от изменения входного давления. Регуляторы применяются в промышленном секторе и используются для природного и сжиженного газов, биогаза, коксового газа, воздуха и других неагрессивных газов.

Регуляторы снабжены следующими устройствами и принадлежностями:

  • настраиваемый предохранительно-запорный клапан (ПЗК) по высокому давлению - прекращает подачу газа при превышении выходного давления сверх заданного
  • настраиваемый ПЗК по низкому давлению - прекращает подачу газа при снижении выходного давления ниже установленного
  • настраиваемый предохранительно-сбросной клапан (ПСК) - сбрасывает небольшую часть газа в атмосферу при превышении выходного давления сверх заданного, благодаря чему позволяет избежать срабатывания ПЗК по высокому давлению, так как настроен на срабатывание ниже порога срабатывания ПЗК
  • штуцер для измерения выходного давления

Отвечает требованиям Директивы 90/396/EEC (по газовым системам) В соответствии с директивой EN 88.2 - EN 334 Отвечает требованиям Директивы 97/23/EC (PED – по оборудованию для работы под давлением) Отвечает требованиям Директивы 94/9/EC (ATEX – по оборудованию для работы в потенциально взрывоопасных средах)


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


Применение: неагрессивные сухие газы (природный газ, метан, сжиженный газ, биогаз*, коксовый газ*, воздух)

Присоединение: (DN 32 - DN 40 - DN 50) муфтовое согласно EN 10226 или фланцевое PN16 согласно ISO 7005

Максимальное рабочее давление: 6 бар

Температура окружающей среды: - 30 + 60 °C

Время закрытия: < 1 сек.

* Регуляторы для биогаза и коксового газа, в зависимости от агрессивности их состава, могут изготавливаться с защитным катафорезным покрытием корпуса, некоторыми конструкционными деталями из нержавеющей стали вместо латунных, рабочей и компенсационной мембранами из FKM (Viton) вместо NBR. При этом цена увеличивается на 5 - 35%.

Пример исполнения регулятора с катафорезным покрытием
Регулятор давления газа для биогаза RG/2MBZ, MADAS

Сбросной клапан опробован в соответствии со стандартом EN334

Подсоединение сбросного клапана: G 1/4’’



МАТЕРИАЛЫ

Штампованный алюминий (UNI EN 1706)

латунь OT-58 (UNI EN 12164)

алюминий 11S (UNI 9002-5)

нержавеющая сталь (UNI EN 10088)

нитрилбутадиеновый каучук - NBR (UNI 7702)

Сертификат на регуляторы давления газа MADAS S.r.l.

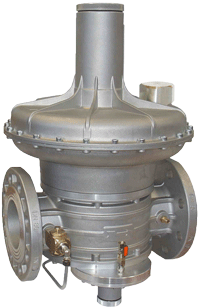

RG/2MBZ

Регулятор давления газа RG/2MBZ, резьбовойRG/MBZ фланцевыйРегулятор давления газа RG/2MBZ, фланцевый



ПАСПОРТ НА RG/2MBZ, RG/2MCS »»



ЧЕРТЕЖ РЕГУЛЯТОРА В РАЗРЕЗЕ





1 - Защитный колпачок

2 – Винт настройки выходного давления

3 - Пружина настройки выходного давления

4 - Винт настройки ПСК

5 - Корпус

6 - Золотник регулятора

7 - Пружина ПЗК по „max”

8 - Защитный колпачок

9 - Винт настройки ПЗК по „max”

10 - Кнопка взвода регулятора

11 - Винт настройки ПЗК по „min”

12 - Пружина ПЗК по „min”

13 - Импульсная трубка

14 - Штуцер для измерения выходного давления

15 – Золотник ПЗК

16 - Рабочая мембрана

17 - Пружина ПСК

18 - Защитная крышка ПСК

19 – Направляющая пружины настройки регулятора

20 - Ключ для настройки регулятора

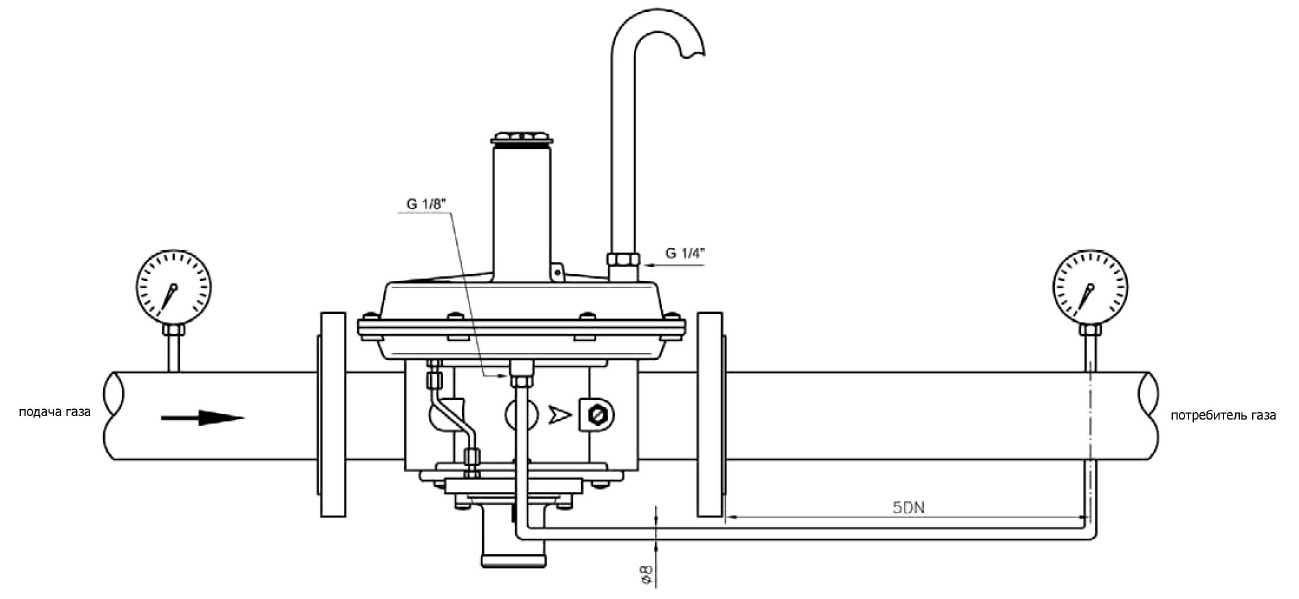

ПРИМЕРНАЯ СХЕМА МОНТАЖА РЕГУЛЯТОРА





ЦЕНЫ БЕЗ НДС приведены при курсе Евро=31

ВНИМАНИЕ! В связи с нестабильным курсом Евро, цены уточняйте у менеджеров.


RG/2MBZ

муфтовое исполнение


DN Давление на
входе, bar
Давление на
выходе, mbar
Настройка
ПЗК по max,
mbar
Настройка
ПЗК по min,
mbar
Настройка
ПСК, mbar
Цена без
НДС,грн.**
32 6 10 ÷ 22 30 ÷ 90 7 ÷ 20 10 ÷ 20

10135

12170
(150 ÷ 350 mbar)

14600
(300÷ 500 mbar)
(500÷ 800 mbar)

17 ÷ 32 30 ÷ 90 7 ÷ 20 15 ÷ 40
32 ÷ 60 70 ÷ 140 10 ÷ 30 15 ÷ 40
50 ÷ 95 70 ÷ 140 10 ÷ 30 40 ÷ 80
85 ÷ 180 90 ÷ 260 30 ÷ 50 40 ÷ 80
150 ÷ 350* 200 ÷ 550 50 ÷ 110 50 ÷ 120
300 ÷ 500*
500 ÷ 1100 50 ÷ 110 50 ÷ 120
500 ÷ 800* 500 ÷ 1100 50 ÷ 110 50 ÷ 120
40 6 10 ÷ 22 30 ÷ 90 7 ÷ 20 10 ÷ 20

10135

12170
(150 ÷ 350 mbar)

14600
(300÷ 500 mbar)
(500÷ 800 mbar)

17 ÷ 32 30 ÷ 90 7 ÷ 20 15 ÷ 40
32 ÷ 60 70 ÷ 140 10 ÷ 30 15 ÷ 40
50 ÷ 95 70 ÷ 140 10 ÷ 30 40 ÷ 80
85 ÷ 180 90 ÷ 260 30 ÷ 50 40 ÷ 80
150 ÷ 350* 200 ÷ 550
50 ÷ 110
50 ÷ 120
300 ÷ 500* 500 ÷ 1100
50 ÷ 110
50 ÷ 120
500 ÷ 800* 500 ÷ 1100
50 ÷ 110
50 ÷ 120
50 6 10 ÷ 22 30 ÷ 90 7 ÷ 20 10 ÷ 20

10135

12170
(150 ÷ 350 mbar)

14600
(300÷ 500 mbar)
(500÷ 800 mbar)

17 ÷ 32 30 ÷ 90 7 ÷ 20 15 ÷ 40
32 ÷ 60 70 ÷ 140 10 ÷ 30 15 ÷ 40
50 ÷ 95 70 ÷ 140 10 ÷ 30 40 ÷ 80
85 ÷ 180 90 ÷ 260 35 ÷ 50 40 ÷ 80
150 ÷ 350* 200 ÷ 550 50 ÷ 110 50 ÷ 120
300 ÷ 500* 500 ÷ 1100 50 ÷ 110 50 ÷ 120
500 ÷ 800* 500 ÷ 1100 50 ÷ 110 50 ÷ 120

*  усиленная  диафрагма

**  За фланцевое исполнение доплата 1250 грн. с НДС за DN32 ÷ DN40 и 1330 грн. с НДС за DN50
