Предохранительные клапаны AFRISO, DUCO



Оборудование AFRISO

ЗАГРУЗИТЬ СЕРТИФИКАТ »»

Предохранительные клапаны



ПОДБОР ПРЕДОХРАНИТЕЛЬНЫХ КЛАПАНОВ (ЗАГРУЗИТЬ) »»

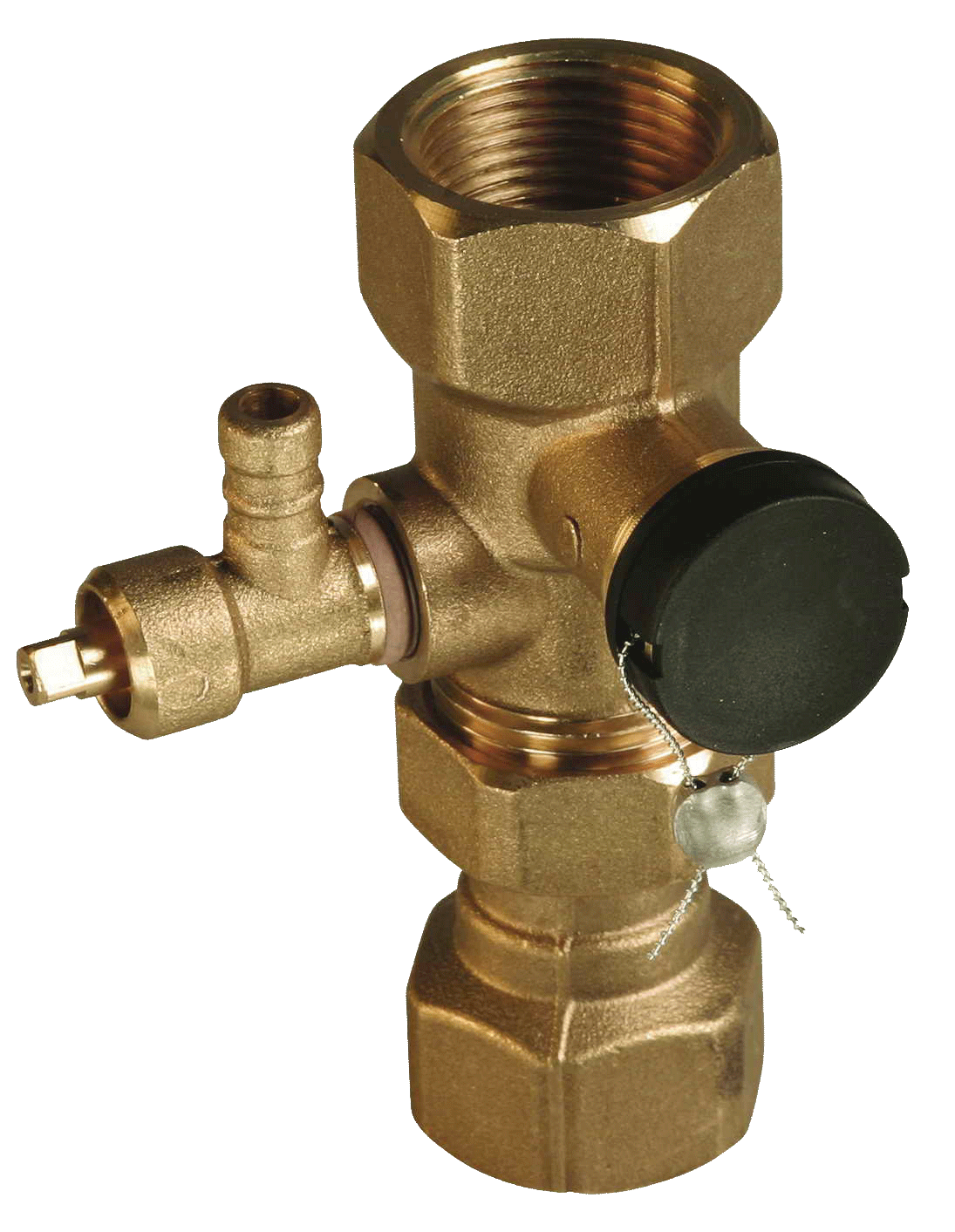

Предохранительный клапан 3/4" х 3/4 "

Монтируется на входе воды мембранного расширительного бака. Запорный клапан снабжен крышкой и пломбой, которые предохраняют его от случайного закрытия.

Предельные значения:

Номинальное давление 10 бар

Макс. раб. температура 120 °С

Цена - 10,10 € без НДС



Предохранительный клапан 1 " х 1 "

Монтируется на входе воды мембранного расширительного бака. Запорный клапан снабжен крышкой и пломбой, которые предохраняют его от случайного закрытия.

Предельные значения:

Номинальное давление 10 бар

Макс. раб. температура 120 °С

Цена - 11,20 € без НДС



Предохранительный клапан 3/4 " х 1 "

Монтируется на входе воды мембранного расширительного бака. Запорный клапан снабжен крышкой и пломбой, которые предохраняют его от случайного закрытия.

Предельные значения:

Номинальное давление 10 бар

Макс. раб. температура 120 °С

Цена - 23,10 € без НДС



Оборудование DUCO



ПРАЙС-ЛИСТ НА ПРЕДОХРАНИТЕЛЬНЫЕ КЛАПАНЫ DUCO (ЗАГРУЗИТЬ)»»



Предохранительные клапаны



ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ИНСТРУКЦИЯ (ЗАГРУЗИТЬ)»»

Продукция используется в системах центрального отопления и системах питьевой воды, где они служат для защиты систем от превышения давления. Предполагаемой средой для нашего оборудования является вода.

Основные технические характеристики

Максимальная мощность предохранительных клапанов указана в таблице ниже. Эта мощность должна быть больше, чем мощность котла (в кВт). Значения в таблице верны, если на клапане нет других указаний.

Размер клапана

Давление

Давление

Клапаны 6, 8 и 10 бар для котлов

дюйм

DN

3 бар

5 бар

Мощность котла (кВт)

Вместимость котла (л)

1/2"

15

100

130

75

200

3/4"

20

200

260

150

1000

1 "

25

500

700

250

5000

1 1/4 "

32

700

950

350

-

1 1/2 "

40

900

1300

600

-

2 "

50

1300

1900

900

-

Габаритные размеры

ГАБАРИТНЫЕ РАЗМЕРЫ (ЗАГРУЗИТЬ)»»

Подсоединение

* Стрелка на корпусе клапана показывает направление от входа и выхода потока.

Меры защиты от превышения давления

Кнопка или рычаг клапана не должны сниматься, что бы пыль отрицательно не повлияла на работу клапана. Клапан должен быть заменен, если отсутствует одна из деталей. Выход клапана не должен быть блокирован никакими материалами, например, цементом или силиконом. Заслонка клапана не должна быть фиксирована отверткой или каким-либо другим инструментом. При сильном сопротивлении в системе трубопровод должен быть оснащен устройством снижения такого сопротивления, например, узким отверстием.

Защита от очень низких температур

* Предохранительный клапан должен быть установлен в помещениях с температурой выше 0 °С

Защита от очень высоких температур

* Клапан должен быть заменен при подвержении его температурам выше максимального значения (TS), например, вследствие пара или огня исходящего из неисправного котла.

Безопасность в использовании

Необходимо соблюдать осторожность для избежания травм (ожогов) при переполнении клапана. Горячая вода и возможный пар могут выпускаться через выход клапана.

Используемый предохранительный клапан может сильно нагреваться. Прикосновение к нему может привести к неприятным ощущениям. Рекомендации соблюдать осторожность.

Система должна находиться не под давлением, когда проверяется предохранительный клапан, что б избежать опасности ожога.

Предохранительный клапаны предназначенные для больших систем могут выпускать значительное количество воды. В случае необходимости должен быть выпускной трубопровод.

Срок эксплуатации

* срок эксплуатации клапана частично зависит от состава воды в системе. В крайних случаях это может привести к повреждению оборудования со временем. Наиболее подвержено повреждению наиболее тонкая секция клапана (седло клапана). Это приведет к протеканию клапана на выходе. Выход клапана необходимо периодически проверять на утечку.

Хранение

Продукция должна храниться в сухом, не подверженном влиянию внешней среды, месте. Допустимые величины при хранении: PS = 12 бар, TS = 120°C
